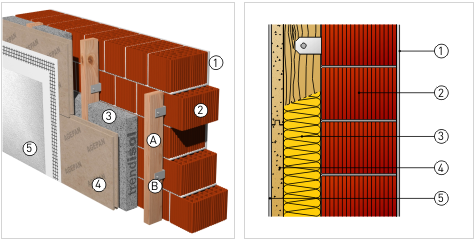

Sistemske zidane stene

fasada zidane hiše - opečni modularec

ZD-01/ZID

Tudi zidana hiša je lahko izolirana z naravno izolacijo. Na opečno steno pritrdimo lesene letve na razmaku cca. 60 cm, ki jih lahko od stene umaknemo do 5 cm. S tem izravnamo morebitne neravnine. Na višini 2.5 do 3 m vstavimo horizontalno prepreko, ki preprečuje posedanje izolacije. Na lesene letve pritrdimo z RF vijaki Agepan THD plošče. Na sredini vsakega prekata cca. 20 cm pod vrhom naredimo luknjo fi 12 cm za vpihovanje izolacije Trendisol. Izolacija se tesno prilega tudi neravnim stenam. Kot zaključni fasadni sloj uporabimo Knauf MARMORIT fasadni sistem.

TOPLOTNA PREHODNOST: U=0,2 W/m2K
*OPCIJA:	Trendisol 23cm	U=0,15 W/m2K

FAZNI ZAMIK: Fz=21 ur
*OPCIJA:	Trendisol 23cm	Fz=24,2 ur

POŽARNA ODPORNOST: F90 zunaj

SESTAVA:

1 - notranji omet
2 - opečni modularec
3 - top. izolacija

TRENDISOL
4 - plošče

AGEPAN THD
5 - fasadni omet

MARMORIT

A - lesene letve podkonstrukcije
B - kovinski nosilci lesenih letev

2 cm

29 cm

15 cm

6 cm

0.8cm

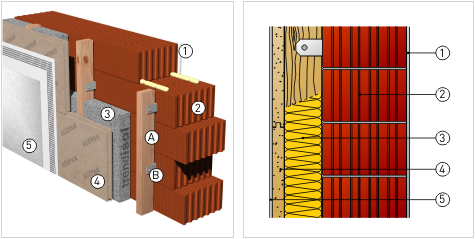

fasada zidane hiše - porotherm PROFI

dryfix z vpihovano izolacijo

ZD-02/ZID

Na opeko pritrdimo vertikalne letve v razmaku cca. 60 cm. Na višini 2.5 do 3 m vstavimo horizontalno prepreko, ki preprečuje posedanje izolacije. Na lesene letve pritrdimo z RF vijaki Agepan THD plošče. Na sredini vsakega prekata cca. 20 cm pod vrhom naredimo luknjo fi 12 cm za vpihovanje izolacije Trendisol. Izolacija se tesno prilega tudi neravnim stenam. Kot zaključni fasadni sloj uporabimo Knauf MARMORIT fasadni sistem.

TOPLOTNA PREHODNOST: U=0,15 W/m2K
*OPCIJA:	Trendisol 22cm	U=0,125 W/m2K

FAZNI ZAMIK: Fz=26,5 ur
*OPCIJA:	Trendisol 22cm	Fz=28,9 ur

POŽARNA ODPORNOST: F90 zunaj

SESTAVA:

1 - notranji omet
2 - Porotherm PROFI
3 - top. izolacija

TRENDISOL
3 - plošče

AGEPAN THD
4 - fasadni omet

MARMORIT

A - lesene letve podkonstrukcije
B - kovinski nosilci lesenih letev

2 cm

30 cm

16 cm

6 cm

0.8 cm

FASADA ZIDANE HIŠE - POROTHERM PROFI

dryfix z lepljeno izolacijo

ZD-03/ZID

Lesnovlaknene plošče WALL 140 z lepilom in vijaki pritrdimo in prilepimo na zidano steno tako, da med steno in ploščo ne bo zračnih žepov. Kot zaključni fasadni sloj uporabimo fasadni sistem proizvajalca STO.

TOPLOTNA PREHODNOST: U=0,15 W/m2K
*OPCIJA:	WALL140 24cm	U=0,125 W/m2K

FAZNI ZAMIK: Fz=27 ur
*OPCIJA:	WALL140 24cm	Fz=30,8 ur

SESTAVA:

1 - notranji omet
2 - Porotherm PROFI
3 - top. izolacija

WALL140

4 - fasadni omet STO

A - lepilo

2 cm

30 cm

18 cm

0.8 cm

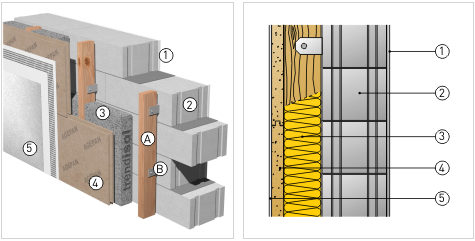

fasada zidane hiše - ytong thermo

z vpihovano izolacijo

ZD-04/ZID

Na zidak pritrdimo vertikalne letve v razmaku cca. 60 cm. Na višini 2.5 do 3 m vstavimo horizontalno prepreko, ki preprečuje posedanje izolacije. Na lesene letve pritrdimo z RF vijaki Agepan THD plošče. Na sredini vsakega prekata cca. 20 cm pod vrhom naredimo luknjo fi 12 cm za vpihovanje izolacije Trendisol, ki se tesno prilega tudi neravnim stenam. Kot zaključni fasadni sloj uporabimo Knauf MARMORIT fasadni sistem.

TOPLOTNA PREHODNOST: U=0,15 W/m2K
*OPCIJA:	Trendisol 20cm	U=0,11 W/m2K

FAZNI ZAMIK: Fz=23,3 ur
*OPCIJA:	Trendisol 20cm	Fz=26,9 ur

POŽARNA ODPORNOST: F90 zunaj

SESTAVA:

1 - notranji omet
2 - YTONG THERMO
3 - top. izolacija

TRENDISOL
3 - plošče

AGEPAN THD
4 - fasadni omet

MARMORIT

A - lesene letve podkonstrukcije
B - kovinski nosilci lesenih letev

2 cm

30 cm

16 cm

6 cm

0.8 cm

FASADA ZIDANE HIŠE - ytong thermo

z lepljeno izolacijo

ZD-05/ZID

Na zidak pritrdimo in prilepimo lesnovlaknene plošče WALL 140 in to tako, da med steno in ploščo ne bo zračnih žepov. Kot zaključni fasadni sloj uporabimo fasadni sistem proizvajalca STO.

TOPLOTNA PREHODNOST: U=0,15 W/m2K
*OPCIJA:	WALL140 24cm	U=0,11 W/m2K

FAZNI ZAMIK: Fz=23,3 ur
*OPCIJA:	WALL140 24cm	Fz=29,6 ur

SESTAVA:

1 - notranji omet
2 - YTONG THERMO
3 - top. izolacija WALL140
4 - fasadni omet STO

A - lepilo

2 cm

30 cm

14 cm

0.8 cm

STAREJŠA STENA Z NOTRANJO

LEPLJENO IZOLACIJO

ZD-06/ZID

Neizolirane ali premalo izolirane stene, ki jih ni možno izolirati na zunanji strani, lahko izoliramo z AGEPAN THD ali THD STD ploščo na notranji strani. Plošče s paroprepustnim lepilom Knauf MARMORIT SM700PRO prilepimo na steno tako, da med ploščo in steno ni zračnih žepov. Preko Agepan plošč vgradimo parno oviro EKO NATUR, katere stike zrakotesno zalepimo z AIRSTOP lepilnim trakom. Mavčno kartonsko ploščo lahko pritrdimo direktno v Agepan THD ali THD STD ploščo. Izvedba je primerna, v kolikor so na notranji strani stene dovolj ravne.

		TOPLOTNA PREHODNOST: U=0,4 W/m2K
		Opcija: AGEPAN THD 6cm U=0,48 W/m²K

		FAZNI ZAMIK: 21,5 ur
		Opcija: AGEPAN THD 6cm Fz=20 ur

SESTAVA:

1 - mavčnokartonska obloga
2 - parna ovira

EKO NATUR
3 - plošče

AGEPAN THD ali

STD
4 - lepilo SM700PRO
5 - notranji omet
6 - zidna opeka
7 - fasadni omet

A -

AIRSTOP lepilni trak

1.25 cm

8 cm

40 cm

STAREJŠA stena Z notranjo

vpihovano zolacijo

ZD-07/zid

Knauf podkonstrukcijo odmaknemo od stene cca. 1 cm in nanjo pritrdimo OSB ploščo kot parno oviro, stike plošč pa zrakotesno polepimo z AIRSTOP trakom. V vsakem prekatu cca. 30 cm pod stropom naredimo luknjo fi 12 cm, skozi katero vpihamo celulozno izolacijo Trendisol. Prednost takega načina vgradnje je v tesnosti vpihane izolacije, ki se prilega vsem neravninam. Stikoma vgrajena izolacija preprečuje kondenzacijo na steni.

TOPLOTNA PREHODNOST: U=0,28 W/m2K

*OPCIJA:	Trendisol 16cm	U=0,20 W/m2K


FAZNI ZAMIK: 21 ur

*OPCIJA:	Trendisol 16cm	Fz=22,9 ur

SESTAVA:

1 - mavčnokartonska obloga
2 -

OSB plošče - parna ovira
3 - top. izolacija

TRENDISOL
5 - notranji omet
6 - zidna opeka
7 - fasadni omet

A -

AIRSTOP lepilni trak
B - kovinska podkonstrukcija
